.精密磨床G300S-500內圓磨（品牌：日本津上）

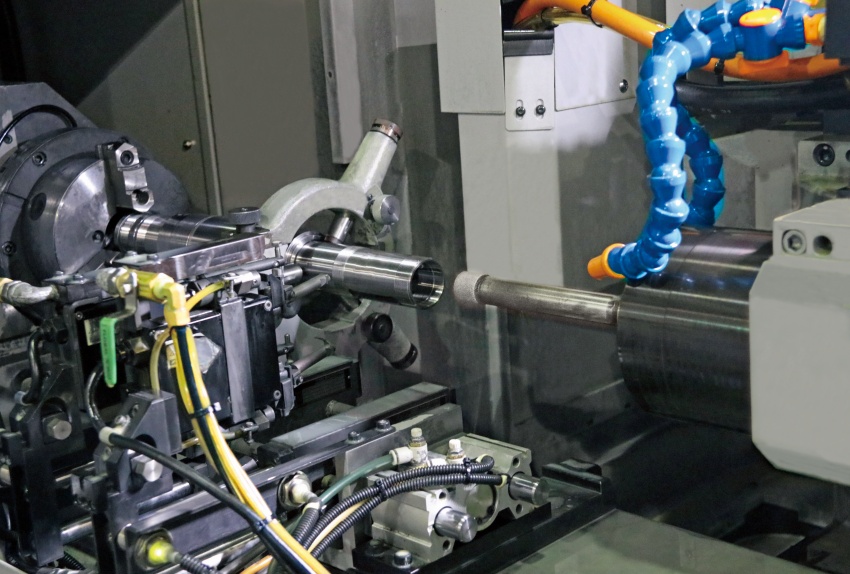

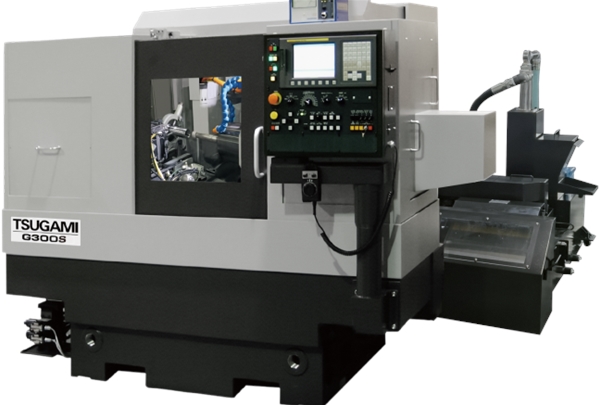

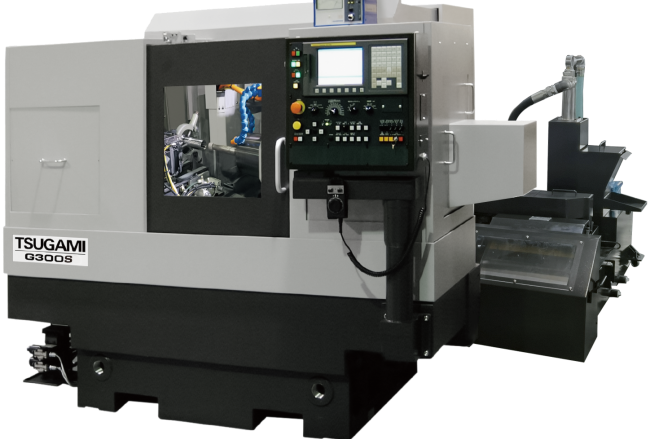

一、精密磨床G300S-500內圓磨（品牌：日本津上） 機床結構主圖與結構圖
二、精密磨床G300S-500內圓磨（品牌：日本津上）特征
特征
? 可滿足軸類、盤類內孔及端面研磨的多品種高精密加工
三、精密磨床G300S-500內圓磨（品牌：日本津上）參數表
Feature
|
機床參數 |
G300s-500(內圓磨) |
|||
|
雙主軸手動旋轉內圓磨砂輪臺 |
單主軸內圓磨砂輪臺 |
|||
|
機器能力 |
回轉直徑 |
300mm |
||
|
最大加工孔徑 |
砂輪軸1 |
Φ35~200 |
Φ8~200 |
|
|
砂輪軸2 |
Φ26~200 |
— |
||
|
最大加工深度 |
砂輪軸1 |
166mm |
150mm |
|
|
砂輪軸2 |
122mm |
— |
||
|
砂輪軸回轉數 |
砂輪軸1（變頻器變速） |
MAX.17,000/min-1 |
MAX.40,000min-1 |
|
|
砂輪軸2（變頻器變速） |
MAX.22,000min-1 |
— |
||
|
砂輪臺 |
全移動量 |
350mm |
||
|
快速移動速度 |
16m/min |
|||
|
主軸臺 （回轉專用） |
回轉速度（S編碼指令） |
15~1,000min |
||
|
回轉角度 |
0°~90° |
|||
|
工作臺 |
全移動量 |
700mm |
||
|
快速移動速度 |
20m/min |
|||
|
回轉角度 |
±5° |
|||
|
機器重量 |
5,200kg |
|||
對技術規格的特殊需求，請向各營業所或正規經銷商咨詢。
